保溫截止閥

當前位置：首頁 > 保溫截止閥

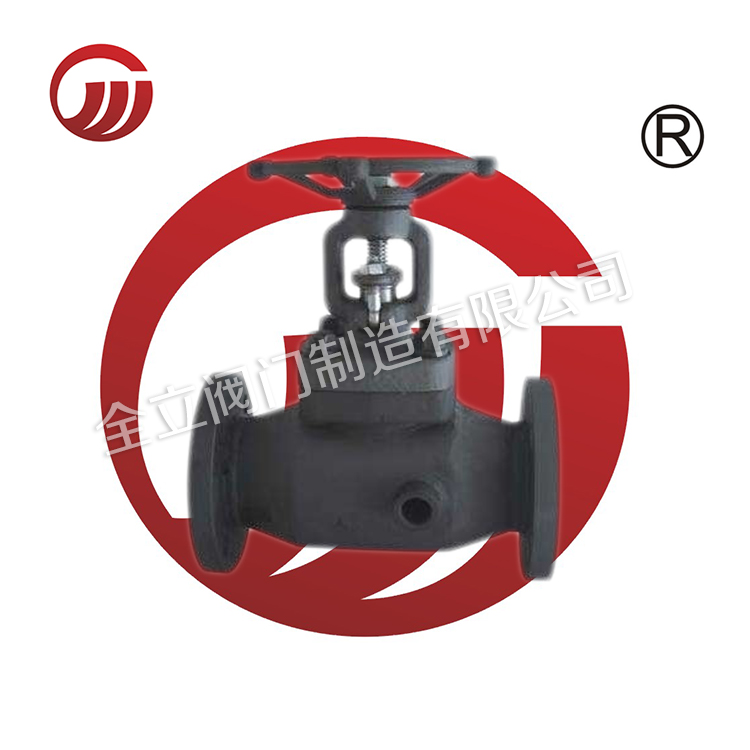

鍛鋼保溫夾套截止閥 BJ41H BJ41Y

發布日期：[2017-03-14]    點擊數： 鍛鋼保溫夾套截止閥 BJ41H BJ41Y

鍛鋼保溫截止閥的介紹

鍛鋼保溫截止閥主要用于石油、化工、冶金、制藥等各類系統中，以輸送常溫下會凝固的高粘度介質，直通保溫截止閥適用于化工、化肥行業的管路上，夾套內涵入蒸汽能防止介質結晶。

鍛鋼保溫截止閥產品特點

1、結構簡單，制造和維修比較方便。

2、工作行程小，啟閉時間短。

3、密封性好，密封面間摩擦力小，壽命較長。

鍛鋼保溫截止閥結構圖



鍛鋼保溫截止閥標準材質明細表


序號零件名稱CS to ASTMAS to ASTMAS to ASTM
Type A105Type F22Type F304(L)Type F316(L)
1閥體A105A182F22A182F304(L)A182F316(L)
2墊片316夾柔性石墨+graphite316夾柔性石墨 SS+PTFE
3閥蓋螺栓A193 B7A193 B16A193 B8A193 B8M
4圓柱銷A276 420
5填料壓套A276 410A182 F304(L)A182 F316(L)
6活節螺栓A193 B7A193 B16A193 B8A193 B8M
7螺母A194 2HA194 4A193 8A193 8M
8閥桿螺母
9螺母A194 2HA194 4A193 8A193 8M
10銘牌SS
11手輪A197
12填料壓板A216 WCBA351 Cf8
13填料Flexible GraphitePTFE
14閥蓋A105A276 304A182 F304(L)A182 F316(L)
15閥桿A182 F6A182 F304A182 F304(L)A182 F316(L)
16閥瓣A276 420A276 304A276 304(L)A276 316(L)
適用介質水、蒸氣、油品等水、蒸氣、油品等硝酸、醋酸等
適用溫度-29℃-425℃-29℃-550℃-29℃-180℃


注意：客戶需求的其他材質也可采用密封材料配對由客戶指定內代件代號決定。AS＝合金鋼；SS＝不銹鋼
尺寸和重量　


NPS1/23/411　1/41　1/22
L(RF)
L1 (BW)		900-1500Lb216229254279305371
900-1500Lb216229254279305368
H(OPEN)207207240258330355
W125125160160180200
2-G3/83/83/81/21/21/2


標準材質明細表　


序號零件名稱CS to ASTMAS to ASTMAS to ASTM
Type A105Type A182 F22Type F304(L)Type F316(L)
1閥體A105A182 F22A182 F304(L)A182 F316(L)
2閥瓣A276 420A276 304A276 304(L)A276 F316(L)
3閥桿A182F6A182 F304A182 F304(L)A182 F316(L)
4密封座A105A182 F304A182 F304(L)F316
5密封環A182 f304(L)
A182 F316(L)
6閥蓋A105A82 F22A182 F304(L)A182 F316(L)
7圓柱銷A276 420A276 304
8墊圈A105

9提升螺母A1942H
A182　F304
10填料不銹鋼+柔性石墨PTFE
11填料壓套A276 420A182 F304
12填料壓板A216 WCBA351 Cf8
13活節螺栓A193 B7A193 B16A193 B8A194 B8M
14螺母A193 2HA194 4A193 8A194 8M
15閥桿螺母A276410
16手輪A197
17銘牌SS
18螺母柔性石墨PTFE
適用介質水、蒸氣、油品等水、蒸氣、油品等硝酸、醋酸等
適用溫度-29℃-425℃-29℃-550℃-29℃-180℃


尺寸和重量　


NPS1/23/411　1/41　1/22
L(RF)
L1 (BW)		900-1500Lb216229254279305368
2500Lb264273308349384451
H(OPEN)900lb-1500lb318318318398408524
2500lb333333333410420524
W160160180200250280
2-G3/83/83/81/21/21/2





全立訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。感謝您訪問我們的網站【www.tw-yulong.com】,如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。本廠專業提供球閥、蝶閥、閘閥、截止閥、止回閥、減壓閥、安全閥、船用閥門、油田閥門、水利控制閥門等各類閥門。
