高溫球閥為金屬密封結構，密封形式為金屬對金屬密封，可調換金屬密封圈對金屬密封，不銹鋼板與石墨復合板密封圈對金屬密封。硬密封蝶閥的驅動形式除了電動之外還有手動，蝸輪桿傳動，氣動等。高溫球閥的蝶板安裝于管道的直徑方向。在硬密封球閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。

一、產品[不銹鋼高溫球閥]的詳細資料：

產品型號：QQ41M -16P

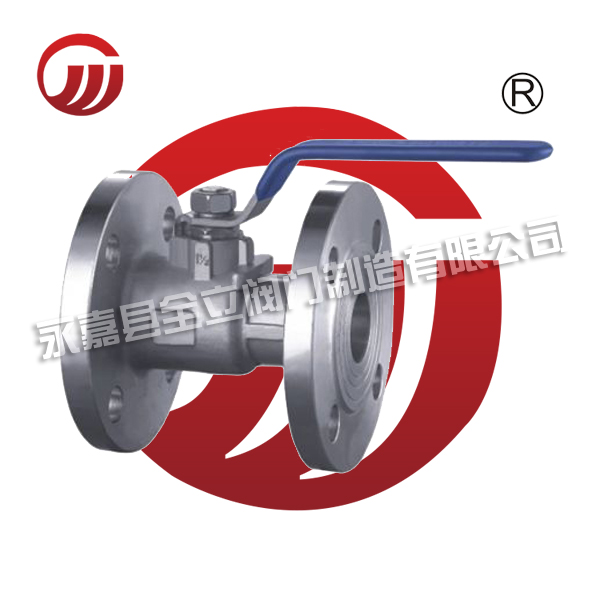

產品名稱：不銹鋼高溫球閥

產品特點：一體式法蘭不銹鋼高溫球閥,法蘭不銹鋼高溫球閥,不銹鋼高溫球閥

全立訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。感謝您訪問我們的網站【www.tw-yulong.com】,如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。本廠專業提供球閥、蝶閥、閘閥、截止閥、止回閥、減壓閥、安全閥、船用閥門、油田閥門、水利控制閥門等各類閥門。

二、性能規范：

型號	公稱壓力	試驗壓力（MPa）			工作溫度℃	適用介質
		強度水（MPa）	密封水（MPa）	氣密封（MPa）
PF.QQ41M-16P	1.6	2.4	1.8	0.6	≤300	水、油、酸堿等
PF.QQ41F-16P					≤150
PF.QQ41M-25P	2.5	4.0	2.8		≤300
PF.QQ41F-25P					≤150
PF.QJ41M-16P	1.6	2.4	1.8		≤300
PF.QJ41F-16P					≤150

三、主要零件材料：

零件材料	材料	-
	PF.QQ41M-16P PF.QQ41M-25P QF.QJ41M-16P	PF.QQ41F-16P PF.QQ41F-25P QF.QJ41F-16P
閥體	304、304L、321、316、316L
球體
閥桿
手柄	可鍛鑄鐵
密封圈	復合石墨	聚四氟乙稀

四、不銹鋼高溫球閥參數：

型號	公稱通徑	尺寸
		L	D	D1	D2	b-d	Z-Φd	H	D0
PF.QQ41M F-16P RQ616P	15	115	95	65	45	14-2	4-14	105	150
	20	130	105	75	55	16-2	4-14	110	150
	25	140	115	85	65	16-2	4-14	120	160
	32	165	135	100	78	16-2	4-18	145	160
	40	180	145	110	85	16-3	4-18	155	250
	50	200	160	125	100	18-3	4-18	175	300
	65	220	180	145	120	18-3	4-18	195	300
	80	250	195	160	135	20-3	8-18	225	320
	100	280	215	180	155	20-3	8-18	255	320
	125	320	245	210	185	20-3	8-18	285	400
	150	360	280	240	210	24-3	8-23	295	400
	200	400	335	295	265	30-3	12-23	330	450
PF.QQ41M F-25P RQ625P	40	180	145	110	85	18-3	4-18	155	250
	50	200	160	125	100	20-3	4-18	175	300
	65	220	180	145	120	22-3	8-18	195	300
	80	250	195	160	135	22-3	8-18	225	320
	100	280	230	190	160	24-3	8-23	255	320
	125	320	270	220	188	28-3	8-25	285	400
	150	360	300	250	218	30-3	8-25	295	400
	200	400	360	310	278	34-3	12-25	330	450
